TSD-45-22

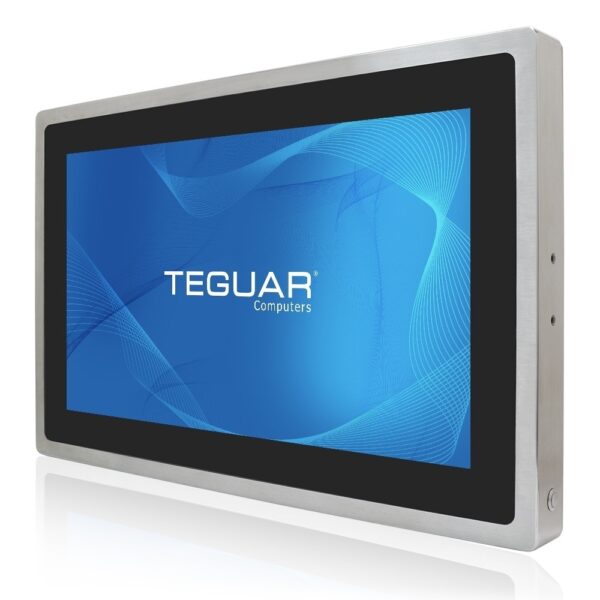

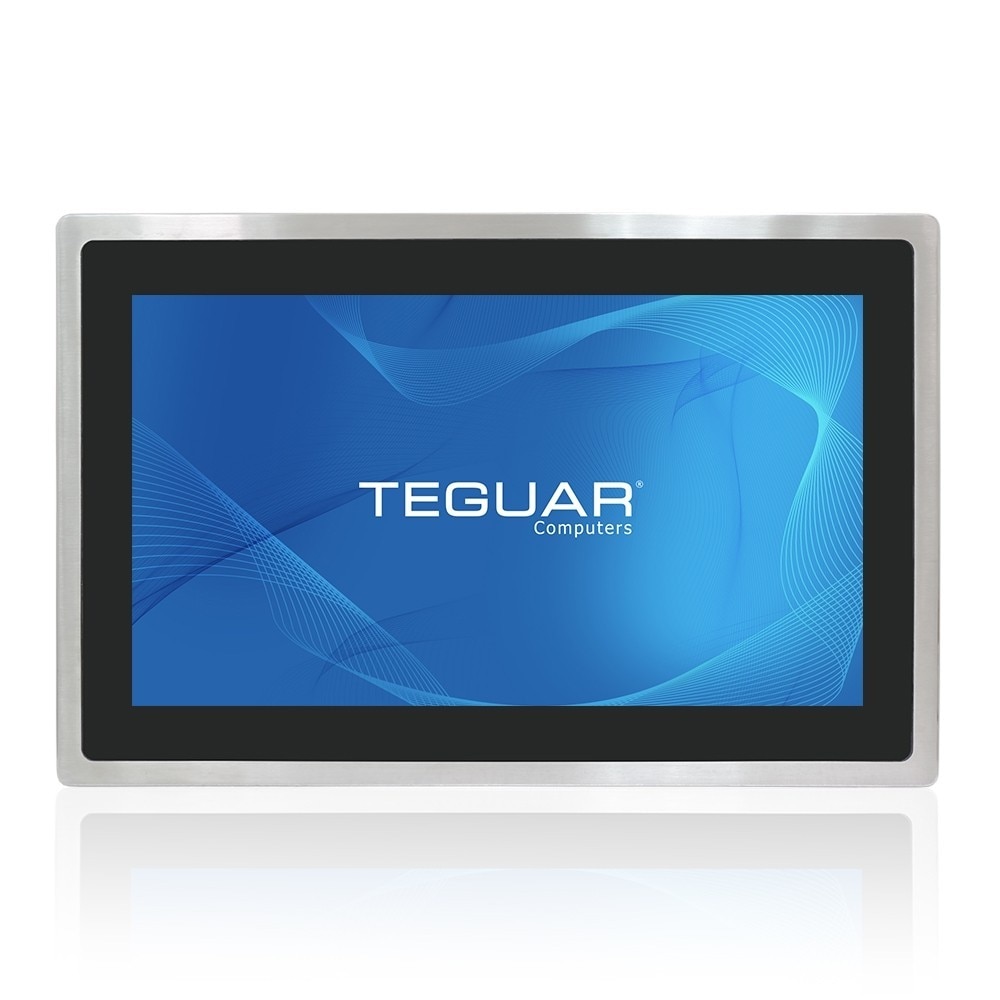

22" Waterproof Touchscreen Monitor
Available – Contact Us for Quick Quote

Beschreibung

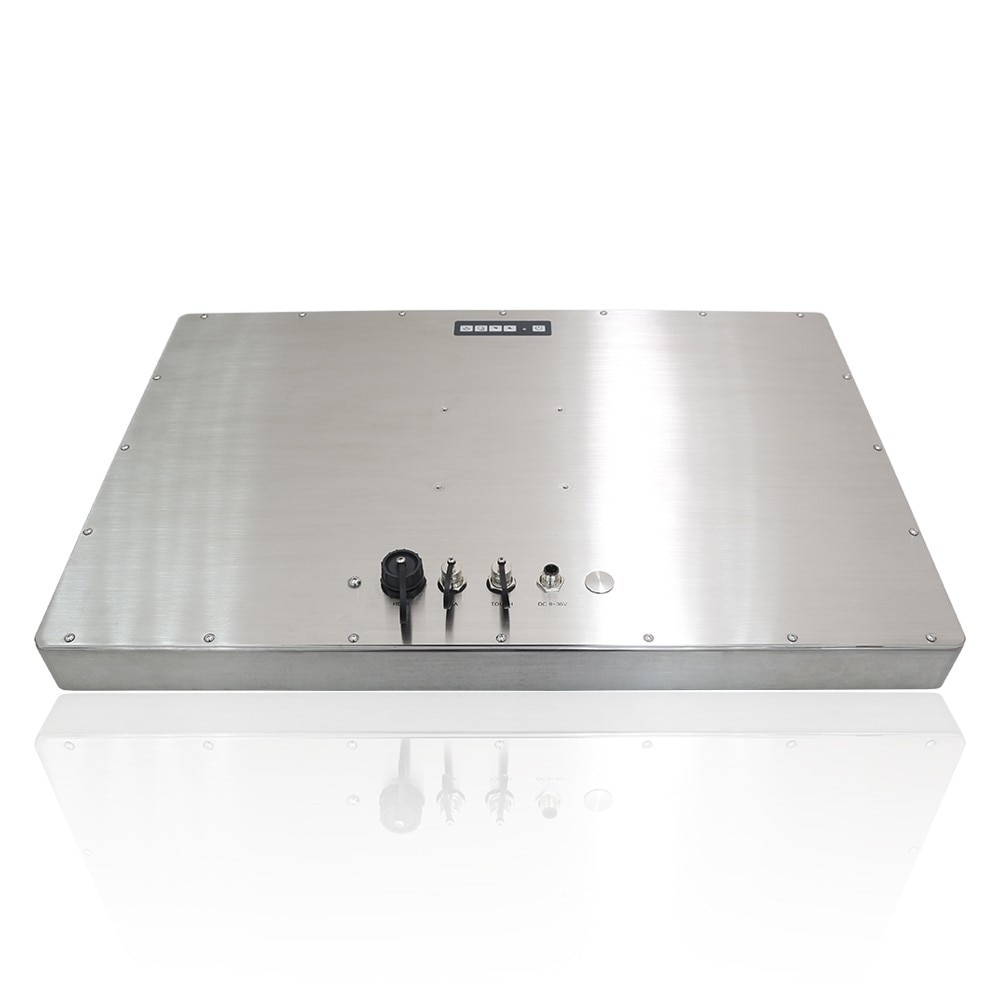

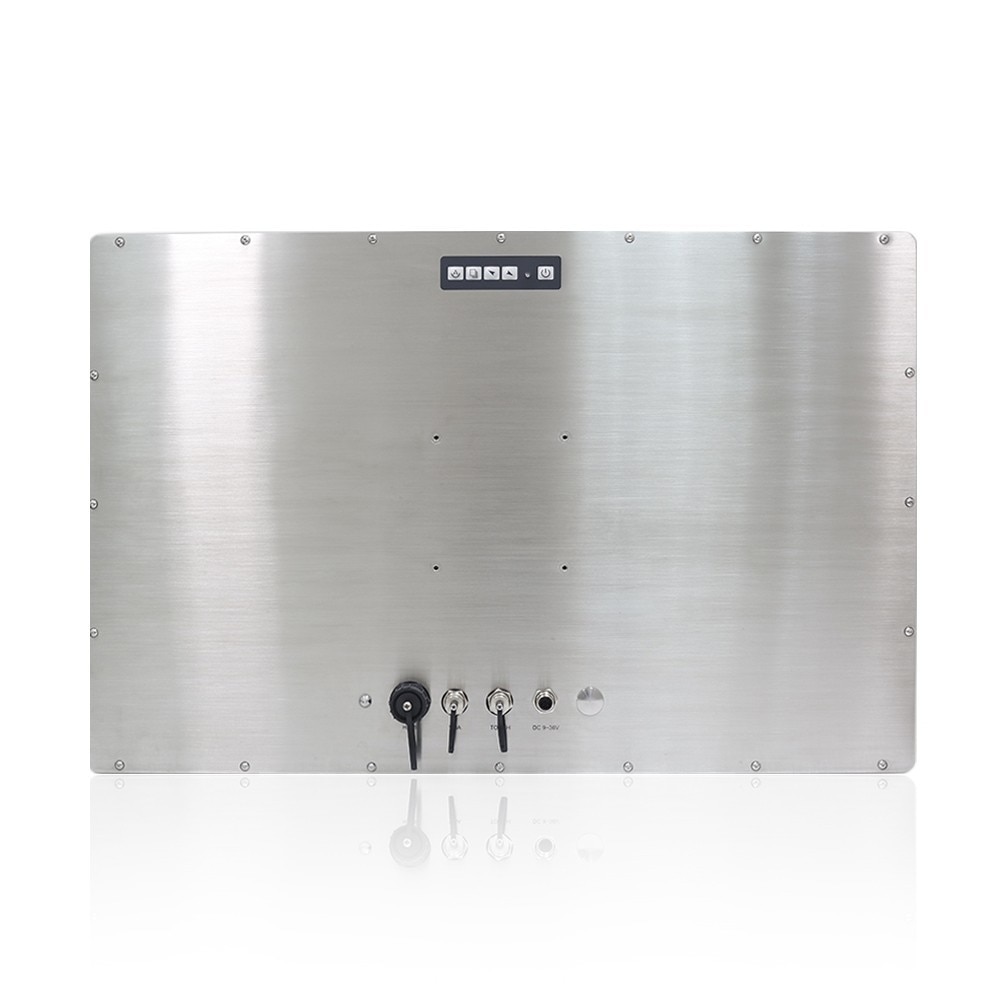

The TSD-45-22 is a fully waterproof touchscreen display, ideal for food and beverage manufacturing facilities, clean rooms, and even outdoor applications. The 21.5” touchscreen is available in resistive or p-cap touch and the on-screen display (OSD) controls on the rear of the monitor allow for quick screen adjustments. This unit is IP66/IP69K rated and NEMA 4x compliant and the housing it grade 304 stainless steel, ensuring the unit won’t rust. You can also upgrade to grade 316L stainless steel, for settings exposed to salt water. The VESA mount on the back of the TSD-45-22 enables stand-alone placement, kiosk placement, wall placement and more. The TSD-45 series comes in screen sizes from 10” up to 24” and in various screen ratios, so you can choose the best configuration for your application.

Key Highlights

  • 21.5″ Flat TFT LCD Touchscreen
  • IP66/IP69K Fully Enclosed Fanless Design
  • HDMI and VGA Inputs
  • Grade 304 Stainless Steel Enclosure
  • M12 Metal I/O Connectors

Warum bei Teguar kaufen

  • Engagierte, schnell reagierende Kundensupport-Experten
  • 30 Tage sorgenfreie Rückgabe, plus bis zu 5 Jahre Garantie
  • Von unseren Kunden auf Google und Trustpilot mit Bestnoten bewertet

Display

Screen Size21.5
Resolution1920 x 1080 (Full HD)
Screen Ratio16:9
BrightnessOptional 1000 nit High Brightness, 250 nits

Touch Screen

Touch ScreenProjected Capacitive, Resistive

External I/O Ports

USB1x M12 USB
Power Input PortM12 type 3-PIN DC-in

Power

Input Voltage Range9-36V DC
Max Power Consumption18.9W

Thermal & Environmental

Operating Temperature0°C - 50°C - 0°C - 40°C (32°F – 122°F (Standard), 32°F – 104°F (With High Bright LCD))
Storage Temperature-30°C - 70°C (-22°F – 158°F)
Cooling SolutionPassive – Fanless
Humidity Range10% – 90% Non-condensing

Enclosure

MaterialOptional SUS316 Stainless Steel, SUS304 Stainless Steel
IP RatingIP66, IP69K
Control ButtonsOn-Screen Display (OSD), Touchscreen Lock for Cleaning
Mounting OptionsVESA 100 Mount, Yoke Mount

Weight / Dimensions

Weight9
Dimensions571 x 362 x 55

Certification

CertificationsCE, FCC Class A

Warranty

WarrantyUp to 5 Years

Outdoor Applications: With optional features like high brightness, optical bonding, and ambient light sensors, the TSD-45 Series is well-suited for outdoor applications where sunlight readability and visibility are crucial. It can be used in industries such as outdoor signage, transportation, and agriculture, providing reliable and visible monitors in various weather conditions.

Industrial Automation: The TSD-45 Series, with its robust construction and M12 connectors, is suitable for industrial automation environments that require waterproof and durable monitors. It can be used for tasks such as machine control, process visualization, and data monitoring, providing reliable and rugged monitors in demanding industrial settings.

Production Line Monitoring: The TSD-45 Series, with its optional integrated IP65-rated speakers, can be used for production line monitoring and signaling. It provides visual and audio feedback for alarms, notifications, and process control in industries such as manufacturing, assembly, and packaging.

Dimensional Drawings & I/Os

I/O Diagram Images

IP66 Waterproof Monitor IOs Teguar

Tech Diagram Images

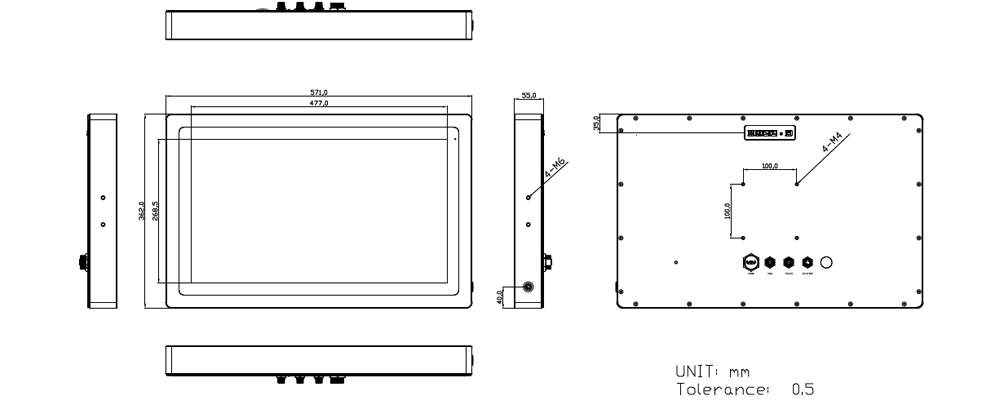

TSD-45-22 Technical Drawing

TSD-45-22

22" Wasserdichter Touchscreen Monitor
Available – Contact Us for Quick Quote

Beschreibung

Das TSD-45-22 ist ein vollständig wasserdichtes Touchscreen-Display, das sich ideal für Lebensmittel- und Getränkeherstellungsanlagen, Reinräume und sogar für Außenanwendungen eignet. Der 21,5-Zoll-Touchscreen ist mit resistivem oder p-cap-Touch erhältlich und die OSD-Steuerung auf der Rückseite des Monitors ermöglicht eine schnelle Bildschirmanpassung. Das Gerät entspricht der Schutzklasse IP66/IP69K und NEMA 4x. Das Gehäuse ist aus Edelstahl 304 gefertigt, so dass es nicht rosten kann. Sie können auch auf 316L-Edelstahl aufrüsten, wenn Sie das Gerät in Salzwasser einsetzen möchten. Die VESA-Halterung auf der Rückseite des TSD-45-22 ermöglicht die eigenständige Aufstellung, die Aufstellung an einem Kiosk, die Wandmontage und vieles mehr. Die TSD-45-Serie ist in Bildschirmgrößen von 10″ bis 24″ und in verschiedenen Bildschirmverhältnissen erhältlich, so dass Sie die beste Konfiguration für Ihre Anwendung wählen können.

Key Highlights

  • 21,5″ Flachbildschirm TFT LCD Touchscreen
  • IP66/IP69K Vollständig gekapseltes lüfterloses Design
  • HDMI- und VGA-Eingänge
  • Gehäuse aus Edelstahl 304
  • M12 Metall E/A Steckverbinder

Warum bei Teguar kaufen

  • Engagierte, schnell reagierende Kundensupport-Experten
  • 30 Tage sorgenfreie Rückgabe, plus bis zu 5 Jahre Garantie
  • Von unseren Kunden auf Google und Trustpilot mit Bestnoten bewertet

Display

Screen Size21.5
Resolution1920 x 1080 (Full HD)
Screen Ratio16:9
BrightnessOptional 1000 nit hohe Helligkeit, 250 nits

Touch Screen

Touch ScreenProjiziert kapazitiv, Widerstandsfähig

External I/O Ports

USB1x M12 USB
Power Input PortM12 Typ 3-PIN DC-Eingang

Power

Input Voltage Range9-36V DC
Max Power Consumption18.9W

Thermal & Environmental

Operating Temperature0°C - 50°C - 0°C - 40°C (32°F - 122°F (Standard), 32°F - 104°F (mit hellem LCD))
Storage Temperature-30°C - 70°C (-22°F - 158°F)
Cooling SolutionPassiv - Lüfterlos
Humidity Range10 % – 90 % nicht kondensierend

Enclosure

MaterialOptional SUS316 Edelstahl, SUS304 Edelstahl
IP RatingIP66, IP69K
Control ButtonsBildschirmanzeige (OSD), Touchscreen-Sperre für die Reinigung
Mounting OptionsBügelhalterung, VESA 100 Halterung

Weight / Dimensions

Weight9
Dimensions571 x 362 x 55

Certification

CertificationsCE, FCC Klasse A

Warranty

WarrantyUp to 5 Years

Außenanwendungen: Mit optionalen Funktionen wie hoher Helligkeit, optischem Bonding und Umgebungslichtsensoren eignet sich die TSD-45-Serie hervorragend für Außenanwendungen, bei denen die Lesbarkeit bei Sonnenlicht und die Sichtbarkeit entscheidend sind. Sie kann in Branchen wie der Außenbeschilderung, dem Transportwesen und der Landwirtschaft eingesetzt werden und bietet zuverlässige und sichtbare Monitore unter verschiedenen Wetterbedingungen.

Industrielle Automatisierung: Die TSD-45 Serie mit ihrer robusten Konstruktion und den M12-Anschlüssen eignet sich für industrielle Automatisierungsumgebungen, die wasserdichte und langlebige Monitore erfordern. Sie kann für Aufgaben wie Maschinensteuerung, Prozessvisualisierung und Datenüberwachung eingesetzt werden und bietet zuverlässige und robuste Monitore in anspruchsvollen industriellen Umgebungen.

Überwachung von Produktionslinien: Die TSD-45 Serie mit ihren optionalen integrierten Lautsprechern in Schutzart IP65 kann für die Überwachung und Signalisierung von Produktionslinien verwendet werden. Sie bietet visuelles und akustisches Feedback für Alarme, Benachrichtigungen und Prozesskontrolle in Branchen wie Fertigung, Montage und Verpackung.
