Was ist ein wasserdichter M12-Stecker?

Um ein vollständig wasserdichtes Computersystem aufzubauen, benötigen Sie wasserdichte IO-Stecker. Steckverbinder und Kabel in Verbraucherqualität halten in vielen industriellen Anwendungen nicht lange und können zu Systemausfällen führen. Der M12-Steckverbinder ist aufgrund seiner Langlebigkeit in der Industrie sehr beliebt und hat sich in vielen Branchen wie der Lebensmittel- und Getränkeindustrie, der Automobilindustrie und der pharmazeutischen Produktion als Standard durchgesetzt. Ein weiteres beliebtes Modell für wasserdichte Steckverbinder ist der M8, der kleiner ist als der M12. Sowohl der M8- als auch der M12-Steckverbinder entsprechen der Norm IEC 61076-2, einer internationalen Norm für E/A-Steckverbinder für elektronische Geräte.

Bei der Auswahl von wasserdichten Steckverbindern für Ihr Computersystem gibt es viele Variablen zu berücksichtigen. Hier sind nur einige der wichtigsten Variablen, die Sie kennen sollten, damit Sie die bestmögliche wasserdichte Lösung einsetzen können.

Winkel

Eine einfache, aber wichtige Variable von Steckern ist ihr Winkel. Der Winkel kann in engen Räumen einen großen Unterschied ausmachen. Wenn gerade Steckverbinder in ein Gehäuse gezwängt oder gegen eine Wand gepresst werden, knicken sie mit der Zeit und nutzen sich ab. Wenn Sie den richtigen Winkel wählen, sieht Ihr Arbeitsbereich auch sauberer und aufgeräumter aus.

•

•

Bildquelle: https://www.connectortips.com/selecting-and-implementing-m8-and-m12-connectors/

Jacke Typ

PVC (Polyvinylchlorid) Mantel: PVC ist ein universell einsetzbares, weit verbreitetes Kabel, das in der Regel zu einem niedrigeren Preis angeboten wird. Es ist wasser- und chemikalienbeständig, härtet jedoch aus und wird rissig, wenn es Ölen ausgesetzt wird. PVC-Kabel sind nur für mäßig abrasive Anwendungen geeignet.

PUR (Polyurethan) Mantel: Polyurethan ist flexibler und haltbarer als PVC. Es eignet sich gut für den Einsatz in Umgebungen mit Chemikalien oder Ölen oder in abrasiven Produktionslinien. Polyurethan hat jedoch eine klebrigere Oberfläche als ein glatter PVC-Mantel, was dazu führen kann, dass er an sich selbst klebt und sich verheddert.

TPE (thermoplastisches Elastomer) Mantel: TPE-Kabel haben den größten Betriebstemperaturbereich der drei hier aufgeführten (etwa -25 bis 125⁰C). TPE hat auch eine gute Beständigkeit gegen Salzwasser, UV und Schweröl.

IP Bewertung

Verschiedene Branchen und Umgebungen erfordern bestimmte IP-Schutzarten. Diese Anforderungen gelten nicht nur für Ihren Computer, sondern auch für die IO-Anschlüsse. Mehr über IP-Schutzarten erfahren Sie in unserem Blog hier.

IP65	Schutz gegen Wasserstrahlen mit niedrigem Druck, die aus jeder Richtung spritzen
IP67	Schutz gegen Eintauchen in Wasser bis zu 1 Meter für 30 Minuten
IP68	Schutz vor langem Eintauchen und hohem Druck
IP69K	Schutz gegen Wasserstrahlen aus nächster Nähe, hoher Temperatur und hohem Druck

Code

Die gebräuchlichsten Codes für wasserdichte Steckverbinder sind A, B, C, D und X. Die folgende Tabelle beschreibt die typische Verwendung für jeden Code.

A-Code	Für Sensoren und Aktuatoren
B-Code	Für Profibus (Process Field Bus) Verbindungen
C-Code	Für AC-Strom
D-Code	Für 100Mb Ethernet
X-code	Für 10 Gigabit Ethernet

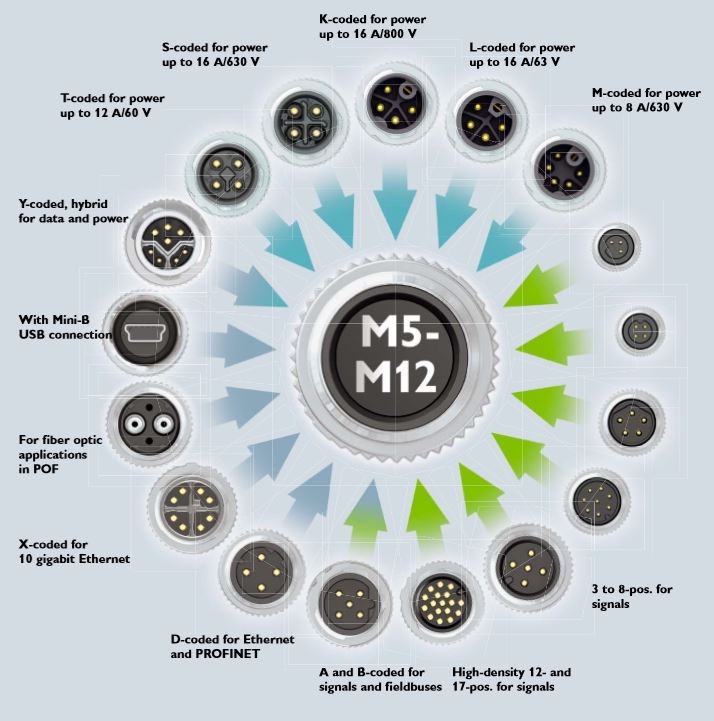

Die Wahl des richtigen Codes ist entscheidend dafür, dass Ihr Computer und Ihr Kabel zusammen funktionieren. Die Grafik unten zeigt die verschiedenen Code-Typen von M5-M12-Kabeln.

Bildquelle: http://www.farnell.com/datasheets/2004185.pdf

Pins / Position

Die Anzahl der Pins (auch Position genannt) auf Ihrem Kabel muss mit dem Anschluss Ihres Computers übereinstimmen. Es gibt Kabel mit nur 3 und mit bis zu 17 Pins.

Beispiele:

•

•

Die Auswahl eines Systems aus Computern und Kabeln ist keine leichte Aufgabe. Glücklicherweise sind die meisten wasserdichten Computer von Teguar mit M12-Steckverbindern ausgestattet, um Ihnen die Auswahl und Installation zu erleichtern. Wenden Sie sich noch heute an uns, um sicherzustellen, dass Sie die beste Computerlösung und die besten IO-Steckverbinder für Ihre Anwendung wählen.
