Kapazitive vs. resistive Touchscreens

Wenn es um die Auswahl eines Touchscreens für Ihre industrielle oder medizinische Anwendung geht, ist es wichtig, dass Sie die gängigsten Arten von Touchscreens kennen, um die beste Lösung zu finden. Im folgenden Video zeigen Tom Poplawski und Will Hoffarth, wie kapazitive und resistive Touchscreens funktionieren.

Kapazitive Touchscreens: Projiziert und Oberfläche

Es gibt zwei Arten von kapazitiven Touchscreens: projiziert kapazitiv und oberflächenkapazitiv. Beide funktionieren ähnlich, und als Benutzer ist es schwierig, zwischen ihnen zu unterscheiden. Der projiziert-kapazitive Touchscreen ist die gängigere Art von Touchscreen und wird von Teguar bei vielen industriellen und medizinischen Computern und Tablets verwendet.

Projizierte kapazitive Touchscreens

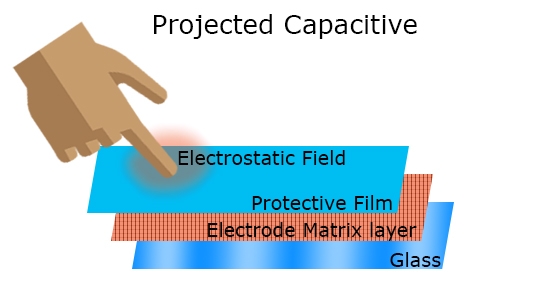

Projiziert-kapazitive (PCap) Touchscreens werden bei der überwiegenden Mehrheit der Smartphones und Tablets verwendet. PCap-Bildschirme bestehen aus einer Glasschicht, einer Matrix von Elektroden und einer Schutzfolie. Die Elektrodenmatrix erzeugt ein dreidimensionales elektrostatisches Feld, das selbst die kleinste Veränderung des elektrischen Stroms registriert. Wenn also ein leitfähiges Objekt, wie z.B. Ihr Finger oder ein Stift, mit der Elektrodenmatrix in Berührung kommt, wird das elektrische Feld leicht verändert und der Bildschirm registriert Ihre Berührung.

• Beste Bildschärfe
• Beste Kratzfestigkeit
• Multi-Touch-Fähigkeit
• Registriert Berührungen mit dünnen Handschuhen (z.B. OP-Handschuhe)

Kapazitive Touchscreens für Oberflächen

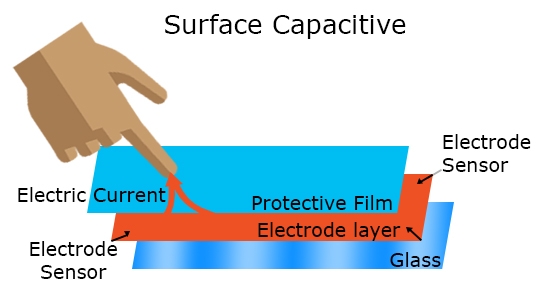

Ein oberflächenkapazitiver Touchscreen besteht aus einer Glasschicht, einer Elektrodenschicht und einer Schutzfolie. Die Elektrodenschicht hat eine konstante Ladung und wenn Sie den Bildschirm mit Ihrem bloßen Finger oder einem kapazitiven Stift berühren, wird eine winzige Menge dieser Ladung (oder des elektrischen Stroms) vom Bildschirm auf Ihren Finger übertragen. Sensoren an jeder Ecke des Touchscreens lokalisieren die Stelle, an der der elektrische Strom übertragen wird und an der der Bildschirm Ihre Berührung registriert.

• Am besten für große Touchscreens
• Verwendung in öffentlichen Kiosken und interaktiven Displays

Resistive Touchscreens

Resistive Touchscreens bestehen aus einer Glasscheibe und einer Schutzfolie, die durch einen sehr kleinen Luftspalt voneinander getrennt sind. Die einander zugewandten Seiten von Glas und Folie sind mit einer dünnen Metallschicht aus Elektroden beschichtet. Wenn Sie Druck auf die Folie ausüben (d.h. den Bildschirm berühren), berühren sich die beiden Elektrodenschichten, wodurch ein elektrischer Stromkreis geschlossen und die Berührung registriert wird. Zur Bestimmung des Berührungspunkts werden Abstandspunkte verwendet.

Sie können praktisch jedes Objekt auf einem resistiven Touchscreen verwenden, was ihn ideal für Produktionsumgebungen macht, in denen Benutzer dicke Handschuhe tragen.

• Nicht so genau und reibungslos wie kapazitiv
• Druckempfindlich
• Registriert Berührungen durch jede Art von Handschuh oder Objekt
• Kostengünstigste Touchscreen-Lösung
• Am besten, wenn es starke elektrische Ströme in der Luft oder potenziell leitende Substanzen (Wasser) auf dem Bildschirm gibt

Die meisten wasserdichten Computer von Teguar sind mit resistiven Touchscreens erhältlich, da Abwaschungen mit Wasserstrahlen oder Chemikalien einen kapazitiven Touchscreen stören. Die Industriecomputer von Teguar variieren, einige Linien sind mit resistivem Touchscreen und einige nur mit PCap erhältlich. Wenn Sie Fragen zu den Touchscreen-Typen haben oder Ihr Projekt besprechen möchten, kontaktieren Sie uns.
